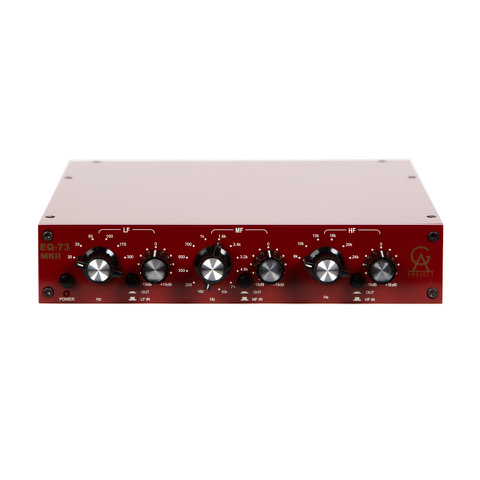

PROJECT EQ-73 MK2
Die im EQ-73 MKII verwendete Class-A-Schaltung ähnelt der EQ-Sektion des klassischen 1073-Moduls, allerdings ohne den Hochpassfilter. Es wurden zusätzliche Frequenzen hinzugefügt und das mittlere Frequenzband verwendet zwei Induktivitäten, wobei der höhere Wert der zweiten für die beiden niedrigsten Frequenzen, 160 Hz und 240 Hz, verwendet wird, um eine geeignete Reaktion zu erreichen.
- Keine ICs im Signalweg
- 3-Band mit einem Mittelfrequenzband auf Basis einer Doppelspule

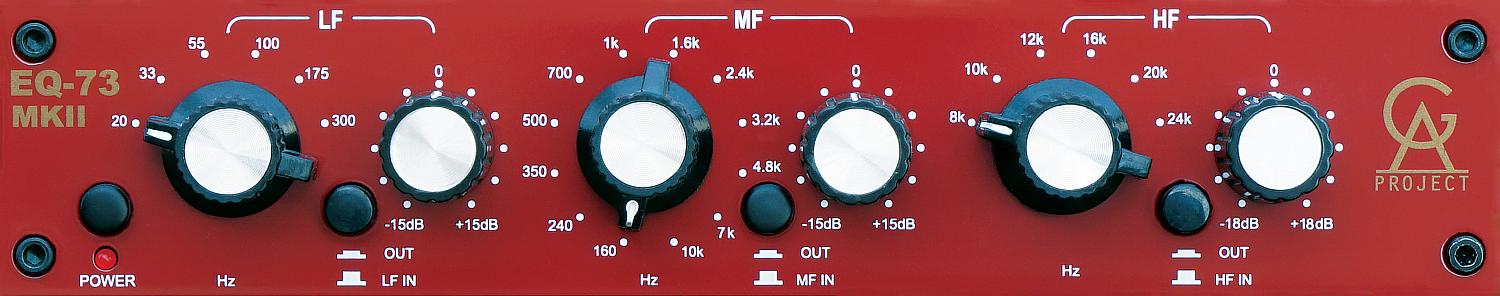

- Gestufte Frequenzwahl
- Eine große Auswahl an Frequenzen von 20 Hz bis 24 kHz
- Regelbereich bis zu +/- 18 dB
- Separate Bypass-Schalter für jedes Band
- Tantalkondensatoren im Hauptsignalpfad

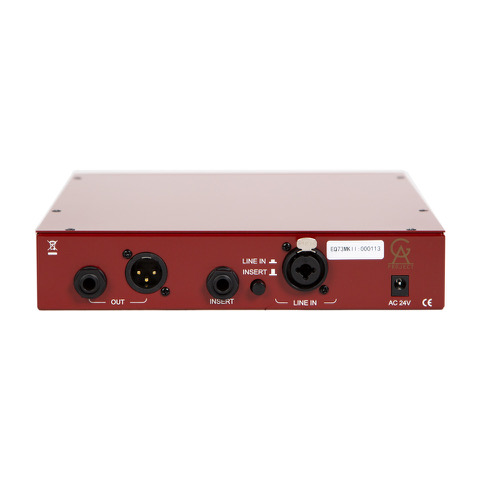

- Klinkenbuchse für den INSERT-Mode Ein- und Ausgang, der nominale Arbeitspegel liegt bei -18 dBu
