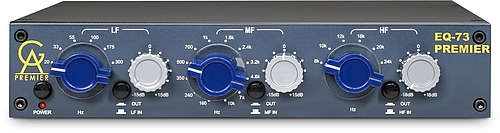

PREMIER EQ-73
Die im PREMIER EQ-73 verwendete Class-A-Schaltung ähnelt der EQ-Sektion des klassischen 1073-Moduls, allerdings ohne den Hochpassfilter. Es wurden zusätzliche Frequenzen hinzugefügt und das mittlere Frequenzband verwendet zwei Induktoren, wobei der höhere Wert des zweiten für die beiden niedrigsten Frequenzen, 160 Hz und 240 Hz, verwendet wird, um eine optimale Reaktion zu erreichen.
- Keine ICs im Signalweg
- 3-Band, duales induktionsbasiertes Mittelfrequenzband
- Gerasterte Potis
- 20 Hz bis 24 kHz und ein Regelbereich von bis zu +/- 18 dB
- Separate Bypass-Schalter für jedes Band
- Zwei britische Carnhill-Induktoren im Mitteltonbereich
- Tantal-Kondensatoren im Hauptsignalweg, Polystyrol-Kondensatoren in den Verstärkungsstufen
- Burr Brown OPA 2602 IC für die symmetrische Ausgangsstufe
